AДатаМатрик10 x 10је најмањи ЕЦЦ 200 ДатаМатрик симбол, који се састоји од мреже од 10 к 10 која се користи за кодирање врло малих количина података.

Због свог минималног отиска стопала - често око 1 мм - ДатаМатрик10 x 10широко се користи у индустријама као што су ваздухопловство, електроника и медицински уређаји, где је простор за обележавање изузетно ограничен.

Међутим, ова компактна величина долази са строгим ограничењима.  ДатаМатрик10 x 10може да чува само неколико знакова и захтева прецизну контролу над условима обележавања и скенирања.

Овај водич објашњава његову величину, ограничења капацитета и када је прави избор у стварним апликацијама.

Шта је ДатаМатрик 10 к 10? (Дефиниција и практично значење)

ДатаМатрик10 x 10је 2Д баркод састављен од10 редова к 10 ступаца (100 модула)према стандарду ЕЦЦ 200.

Иако се састоји од 100 модула, значајан део тог простора резервисан је за структурне обрасце и исправку грешака.  Ово оставља само минимално подручје за стварне податке, што у основи дефинише како се симбол користи у пракси.

Другим речима,10 x 10формат не постоји за флексибилност, већ заекстремна ограничења простора.

ДатаМатрик 10 к 10 Ограничења капацитета (оно што заправо можете кодирати)

Једино најважније ограничење је капацитет података - и ту многе имплементације пропадају.

Иако симбол садржи 100 модула, за стварне податке доступан је само мали део.  Остатак је резервисан за:

•образацпретраживача (обруб у облику слова Л)

•Образацвремена

•Исправкагрешака (Реед-Саломон, отприлике 25)

Као резултат тога, употребљиво корисно оптерећење је изузетно ограничено.

Практична ограничења капацитета:

Према спецификацији ЕЦЦ 200, максимални капацитет а10 x 10ДатаМатрик је:

•Нумерички: 6 цифара

•Алфанумерик: 3 лика

•Бинарни: 1 бајт

Кључни увид:

A10 x 10ДатаМатрик није "мали, али флексибилан." То јестрого ограничен. Чак ће и један додатни знак приморати симбол да се прошири.

На пример, покушај кодирања „1234567“ аутоматски ће генерисати аСимбол 12 к 12, не10 x 10.

Физичка величина ДатаМатрик 10 к 10 (Величина модула и тиха зона)

Једном када су подаци дефинисани, следеће ограничење је физичка величина.

Коначне димензије зависе одКс-димензија(величина модула).  У високо прецизним системима обележавања ово може ићи чак 0,1 мм.

Типичне физичке димензије:

•Величина матрице:одређена величином модула (Кс димензија), није фиксирана

•Тиха зона:најмање 1 ширина модула са сваке стране

•Укупни потребан простор:зависи од величине модула и укључује мирну зону

На пример, са величином модула од 0,25 мм, а10 x 10ДатаМатрик би био приближно 2,5 мм к 2,5 мм (искључујући тиху зону) и већи када је укључена тиха зона.

Многи кварови у обележавању нису узроковани грешкама кодирања, већ недовољном тихом зоном или лошим контрастом око симбола.

Поређење величине ДатаМатрик (10 к 10 вс Већи симболи)

Да одлучим да ли10 x 10прикладно је, помаже му да се упореди са следећим слојевима величине.

Практично правило:Ако су ваши подаци чак и мало сложени, 10 к 10 обично није прави избор.

Када користити ДатаМатрик 10 к 10 (стварне индустријске апликације)

Због својих ограничења, овај симбол се користи само у врло специфичним сценаријима.

1. ПЦБ и микроелектроника

У производњи ПЦБ-а расположиви простор за обележавање је изузетно ограничен.Да се ​​уклопи у а10 x 10симбол, произвођачи честокомпримирати формате података(нпр. кодирање базе-36).

2. Медицински инструменти и имплантати

Хируршки алати морају преживети поновљене циклусе стерилизације.Ознаке се брзо разграђују, па је потребно трајно обележавање.

A10 x 10ДатаМатрик омогућава сљедивостбез утицаја на употребљивост или структурни интегритет.

3. Компоненте ваздухопловства и прецизности

У ваздухопловству се морају пратити чак и мали делови.Међутим, обележавање не сме ослабити компоненту.

Ово ствара савршен случај употребе за ултра мале симболе.

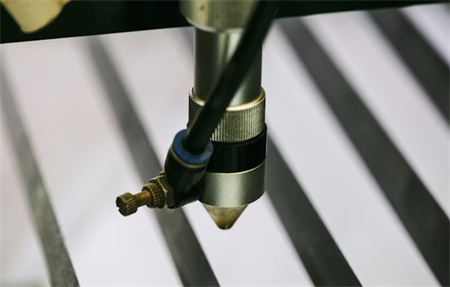

Директно обележавање делова (ДПМ): Зашто се користи 10 к 10

У већини случајева у стварном свету, ДатаМатрик10 x 10користи се уДиректно обележавање делова (ДПМ).

Уместо штампања налепница, код се директно примењује користећи:

•Ласерскообележавање

•Дотпеенинг

•Хемијскојеткање

Предност је издржљивост.Трговина је тачитљивост постаје много теже контролисати.

Изазови читљивости (и како их поправити)

На овој скали генерисање кода није тежак део - поуздано је читати.

Уобичајена питања укључују:

•Одразна металним површинама

•Низакконтраст након обележавања

•Недовољнадефиниција модула

Индустријска решења:

•Индустријскисистеми вида (не скенери потрошача)

•Dоме осветљење за смањење рефлексија

•Оптимизираниласерски параметри за високи контраст

Они се обично потврђују према стандардима квалитета ИСО ДПМ.

Како правилно генерисати ДатаМатрик 10 к 10

Да бисте успешно генерисали а10 x 10симбол:

1.Подаци држите изузетно кратким (препоручено 6 цифара или мање)

2.Користите ЕЦЦ 200 компатибилан софтвер за кодирање

3.Проверите величину симбола пре обележавања

4.Читљивост теста у стварним условима

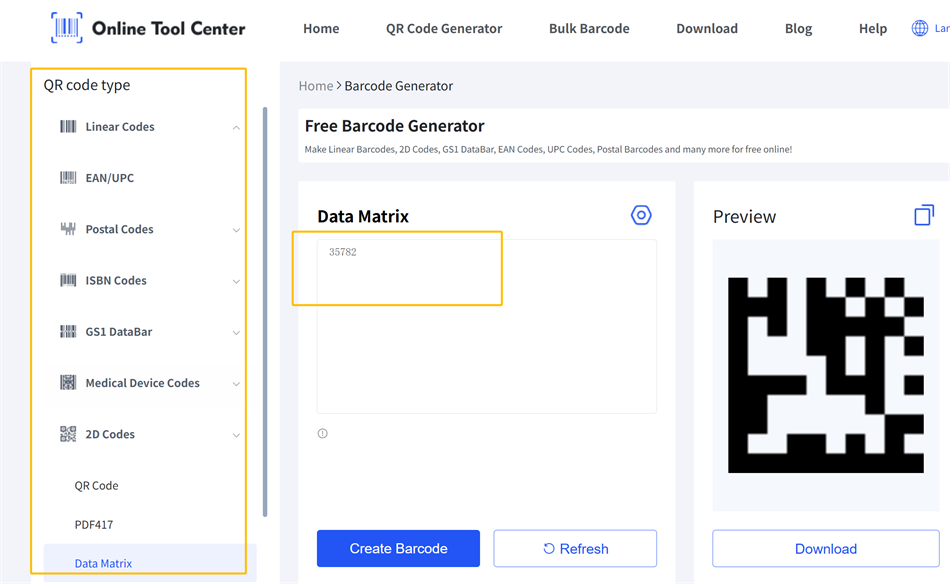

У пракси их има многобесплатни мрежни 2Д генератори баркодакоја може брзо креирати ДатаМатрик 10 к 10.  Процес је обично једноставан - једноставно унесите своје податке и алат ће аутоматски генерисати симбол.

Кључно правило:Ако се ваши подаци природно не уклапају у границу, немојте га присиљавати - уместо тога користите већи симбол.

Закључак: Када је 10 к 10 прави избор

ДатаМатрик10 x 10није баркод опште намене, већ решење за екстремна ограничења простора.

Користи се правилно, омогућава сљедивост најмањих компоненти.  Користи се неправилно, често резултира нечитљивим кодовима.

Коначно, успех мање зависи од генерисања симбола - а више од дизајнирања целокупног процеса обележавања и скенирања око његових ограничења.

Уобичајена питања о ДатаМатрик 10 к 10

К1: Која је најмања величина ДатаМатрик-а?

Најмања најчешће коришћена величина ЕЦЦ 200 ДатаМатрик је10 x 10.

К2: Колико података може а10 x 10ДатаМатрик продавница?

До 6 нумеричких цифара или 3 алфанумеричка знака.

К3: Може ли паметни телефони скенирати10 x 10кодови?

Неки паметни телефони могу скенирати ДатаМатрик кодове, али за10 x 10симболи - посебно у ДПМ или условима ниског контраста - поузданост скенирања је често ограничена.
